SCALA 1 A 72 LUNGHEZZA 260 cm.
PROPRIETA LAMBERTO PICCHI Residenza modello sede associazione Pontassieve
Realizzazione Lamberto Picchi – Cuminetti Andrea – Sirna Alfio – Banci Lorenzo
Leggi di più
La nave ha ricoperto il ruolo prestigioso di nave ammiraglia della Marina Militare Italiana dal 1987 al 2011, poi passato alla nuova portaerei Cavour.. programmata in base alla Legge Navale del 1975, l’unità venne ordinata dalla Marina Militare il 21 novembre 1977 e il contratto con l’Italcantieri venne stipulato il 20 febbraio 1978. La costruzione dell’unità è avvenuta negli stabilimenti di Monfalcone. La nave venne varata il 4 giugno 1983 e dopo le prove in mare iniziate il 3 dicembre 1984 la nave è stata consegnata alla Marina Militare il 30 settembre 1985 ed al momento della sua entrata in servizio era la portaerei più piccola al mondo. La nave ha ricevuto la bandiera di combattimento a Napoli il 3 ottobre 1987. Motto della nave OBBEDISCO
Dislocamento standard: 10 100 t a pieno carico: 13 850 t Dopo le modifiche 2003: 14150 t Lunghezza 180, m Larghezza al galleggiamento: 23,4 m al ponte di volo: 30,4 m Pescaggio 6,7 m Ponte di volo circa 174 m x 30,40m Propulsione COGAG: 4 turbine GE-Avio LM-2500 2 eliche Potenza: 82.000 CV su due assi (60.400 kW complessivi) Velocità 30 nodi (56 km/h) Autonomia 7.000 miglia (13.000 km) alla velocità di 20 nodi Capacità di carico 18 velivoli in totale (12 in aviorimessa e 6 velivoli sul ponte di volo) Equipaggio 550 uomini + fino a 230 addetti componente aerea+ staff Comando per un totale di 830 uomini Sensori di bordo radar: Hughes AN/SPS-52C in banda E (ricerca aerea a lungo raggio 3D) Selenia MM/SPS-768 (RAN-3L) (ricerca aerea medio raggio in banda D) Selenia SPS/RAN-10 (ricerca aerea e di superficie) SPS-702 CORA (superficie) SPN-749 (navigazione) SPN-728 (approccio) RTN-30X (tiro per Albatros/Aspide) RTN-10X (controllo fuoco per Dardo) Sistemi difensivi ECM/ESM: 2 lanciarazzi SCLAR (chaff/flares) Nettuno SLQ-732 jammers Armamento Artiglieria 3 CIWS Breda Dardo da 40mm Siluri 2 lanciasiluri tripli da 324mm (siluri Mk 46 o A-244) Missili 2 lanciamissili binati Teseo Mk 2 (rimossi nel 2003) 2 lanciamissili ottupli per missili terra-aria Albatros/Aspide Mezzi aerei Linea di volo costituita da 12-18 aeromobili (SH-3D/EH-101 o/e AV-8B Plus)
IL MODELLO in scala 1 a 72 è Interamente autocostruito , ha lo scafo in vetroresina, mentre il ponte e le sovrastrutture sono in legno ricoperto con lamina di plasticard da 0,25 mm. Il modello è navigante e radiocomandato per le sue molteplici funzioni vengono usati due apparati radio distinti
Radio 1 aziona e comanda i sistemi di navigazione:

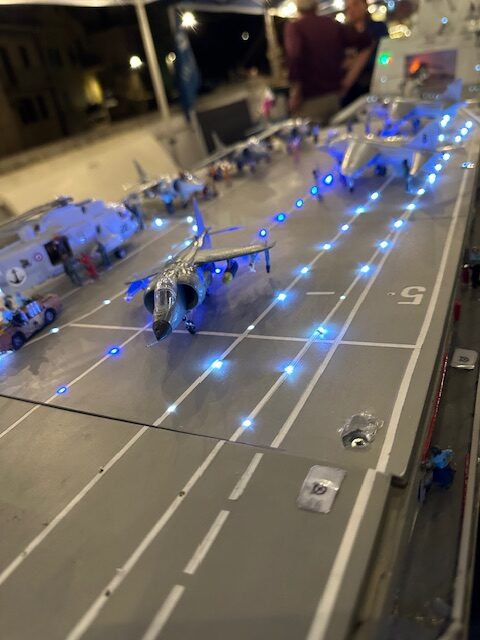

(1) due motori 700 perm da 12 volts, – (2) i leveraggi del timone , – (3) l’impianto fumogeno, – (4) l’impianto di illuminazione del ponte di volo ( oltre 150 micro – led) ) , (5) la sirena
Radio 2 aziona e comanda i servizi accessori del modello – (1) salpaggio e ammaraggio dell’ancora , (2) l’apertura e chiusura del portellone di poppa, (3) la messa in mare del motoscafo di servizio , (4) salita e discesa dell’ascensore dal ponte di volo alla rimessa sottostante, (5) la funzionalità dei cannoni del sistema di difesa Dardo , (6) l’illuminazione di varie parti del modello, (7) la funzionalità dei 4 radar dei sistemi di scoperta di bordo
PREVISTI: Sono previste 3 ulteriori funzionalità – (8) l’accensione del rotore dell’elicottero sul ponte di volo, (9) le luci dell’elicottero (10) e un impianto sonoro che prevede il fischio del nostromo, le comunicazioni di volo ecc. La realizzazione del modello è stata completata in circa due anni.più altri sei mesi per la progettazione.
Per le fasi della costruzione e le tecniche usate vai alla sez. WORK in Progress e cerca G. GARIBALDI.
